真空濾油機是針對各類油品專業研制開發的，適用于處理油品復雜的多功能濾油機，廣泛用于絕緣油、潤滑油、液壓油、抗磨液壓油、壓縮機油、導熱油、重負荷齒輪油、冷凍機油等，能快速脫出油中的雜質、水分、氣體、脫出輕質烴、酸值，氨氣等，提高油液品質，恢復油品的特有性能。

一、濾油機工作原理及流程

1：濾油機工作原理

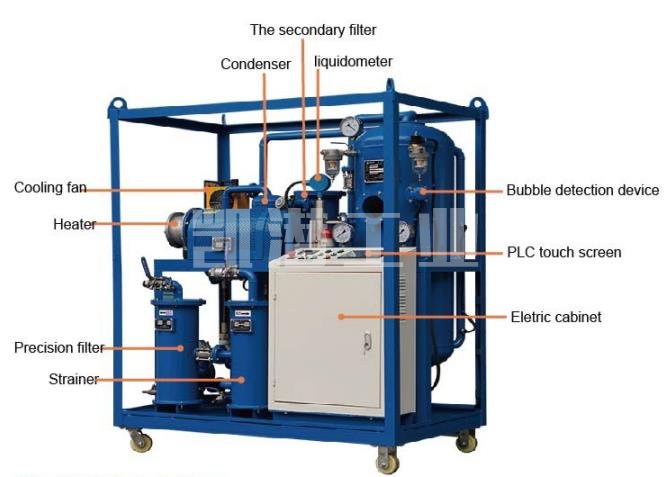

A. 本系統主要分為五部分，.部分為加熱系統；.部分為過濾系統，第三部分為真空分離系統；第四部分為油泵系統；第五部分為整機控制系統。

B. 真空濾油機根據減壓分離，分子吸附、真空干燥、機械精密過濾原理。真空濾油機為單獨的一臺整機，無任何附屬機械設備，利用水的飽和溫度曲線和真空干燥原理進行立體的、多層面的快速效率高油水分離技術，多級大通量深層次精密過濾技術，經處理后的油品達到國標使用標準。

2：濾油機工作流程

 待處理油經過一級粗濾器后進入加熱器進行加熱，加熱后的油經過.級過濾器到螺旋噴淋霧化系統，油液變?yōu)榇至ｌF狀下落到反應塔上進入真空分離室，水分即開始蒸發，油霧，在罐內形成立體的，多層面的蒸發結構，通過短時的循環，便可達到凈化目的。經過除雜質、脫水、脫氣、除酸的油品在油泵的作用下經過精密過濾器完成一個凈油工作循環。從真空分離室中分離出來的水蒸氣熱空氣進入冷疑器，大部分水蒸氣凝結為水存入積水倉，排出機外，油中熱空氣經冷卻后由真空泵排出。

二、濾油機處理后油質指標

性能項目	單位	處理后指標	檢驗方法
機械雜質	％	無	GB/T511
破乳化值	Min	≤15	GB/T7605
水分	Mg/L	≤50PPM	GB/T7600
酸值	mgkoH/g	≤0.3	GB/T264
清潔度	級	6-7	NAS1638
過濾精度	1-10um

三、濾油機使用前準備和檢查

1：真空濾油機的各部件在出廠前已經過調試運行試驗，運到使用現場時須檢查各部件是否完好無損。檢查油泵與油泵電機連接軸是否同心、是否有松動現象，用手扳動油泵連接軸處查看是否有卡軸現象（如有此現象應立即校對油泵連接軸，直至校正后方可使用）。檢查真空泵與真空泵電機皮帶盤是否是一條直線，是否平行，有無錯位現象，皮帶松緊是否適中（如有此現象應校正后方可使用）。

2：將設備牽引到適合該設備運行的場所，真空濾油機安放平穩，試轉檢查不能有搖擺、震動。進油口接通機組油箱放油口，出油口接通機組油箱進油口。

3：濾油機上的配電柜以及油泵、真空泵、、加熱管、接線處應進行檢查，確保連接牢固、絕緣可靠。

4：油泵電機、真空泵電機、、試啟動觀察是否按要求方向旋轉（按箭頭標示方向），否則將電源調換相序。（反方向旋轉將會嚴重?fù)p壞設備）

5：在線進行油處理時，要適當補充同牌號油保證油箱油位正常。

控制柜分為自動模式（按鈕版）和PLC版。可參考：控制柜的運行操作步驟



四、濾油機運行操作步驟

（1）濾油機操作流程：

1.1.將濾油機安放平穩，接好電源，連接好進出油管，檢查外接電源是否正確，所接的電源電纜是否能滿足濾油機容量要求。

1.2.首先關閉所有閥門，然后開啟真空泵，待真空度達到（-0.08Mpa）在打開進油閥，當油液進入真空罐內在一定的油位時，打開出油閥門，啟動排油泵，油泵啟動前必須先打開出油閥，否則會產生強大的壓力造成設備不必要的損傷。（如出油不暢要進行排空氣）。

1.3.隨著真空度的提高，使真空度在-0.08～-0.096Mpa之間，調節進油量。

1.4.當油液循環正常后，即可打開加熱器，將溫度設定在55～65℃也可視油中水分而定。

1.5.當真空濾油機在工作一段時間后，由觀察窗處觀察無油沫以及油液呈透明清亮?xí)r即可在取樣口取樣化驗。

（2）使用說明：

2.1.本機作業時，環境溫度應在-5～45℃范圍內。

2.2.使用現場地，海拔的高度的高低會直接影響本機的真空度，海拔越高真空越低（負值）。

3.3.對發電機組油箱進行處理時，應先將油箱底部的沉淀水放掉后再連接油管，否則沉淀水進入濾油機內并造成二次污染。

（3）停機：

3.1.當油處理完畢或中途停止運行時：先停加熱器，繼續進油3-5分鐘后，關閉進油閥門、關閉真空泵同時解除真空，待真空罐內排油完畢，關閉排油泵同時關閉出油閥。

3.2.打開冷卻器下端積水罐閥門，放掉里面的殘油或水，注意放后要關閥門，以便下次使用。

3.3.若遇緊急情況，則可按下緊急停機按鈕，整機設備就會-斷電（這時應同時關閉管路閥門，以防進油太多）；如要開機，必須按順時針旋轉緊急停機按鈕，方能開啟一切控制按鈕。

（4）注意事項

4.1.真空泵工作時，應注意油標顯示的油液情況，（油液應在油標線上），真空泵油中水分較多時，應及時更換。

4.2.運行中發現積存在儲水器中的積水滿時，可手動操作放水閥實施放水。

4.3.當冷卻器液位管上顯示有凝結水時，須及時排出（關閉濾油機，解除真空，然后打開冷卻器下端的閥門，將凝結水放掉）。

4.4.運行中隨時注意真空泵及相應的運行噪聲是否正常，如異常應立即排除。

4.5.當進油量不足時應停機檢查，初濾芯、二級過濾芯是否被雜質堵塞，若被雜質堵塞，初濾芯，二級過濾，三級過濾拆出清洗。

4.6.本機停置不用時，應將真空泵油放盡，注入新油。在冬季特別注意，放凈真空泵內和水箱內的水，否則要凍壞真空泵和積水箱。

五．_、維護、保養。

1.本機必須實施保護性接地。

2.保持濾油機的清潔，防止雜物進入。

3.真空泵的使用及維護，請參考真空泵說明書。

4.油泵的使用及維護，

4.定期放盡冷卻罐內儲水。

5.真空泵潤滑油采用（100#）真空泵油。

6.加熱器內無油流動時，不允許通電加熱，當觀察其真空罐液位即進出油達到平衡后方可加熱。

7.真空濾油機系統若工作壓力達0.5Mpa時，必須清洗或更換出油過濾器芯。

8.初濾芯需經常拆下清洗以保護清潔，避免堵塞造成進油不足或壓力過高。

9.維護應記住零件裝配位置，緊固件應緊固無松動。

10.運行時，對系統管道、閥門和電動機等應隨機檢查。

11.開機前檢查電機旋轉方向是否與要求相同，并確認無卡阻、松動現象。

12.操作本機時，必須結合實物詳細閱讀本機使用說明書。

13.本機停置不用時，應將真空泵油放盡注入新油，同時出油閥門，將存油放盡。在冬季特別注意，放凈真空泵內和水箱內的水，否則要凍壞真空泵和積水箱。

14.在沒有堵塞情況下1~3個月更換濾芯或清洗，同時排空殼體內臟油，洗凈內部。

15.關于濾油機設備的故障分析及排除

可參考文章：真空濾油機設備故障分析及如何處理
